工業用TZ系列
TZ系列工業型UPS，是臺諾電子專門針對工業制造業的這種相對惡劣用電環境和現場應用環境設計的，采用雙變換在線式高性能正弦波UPS，先進的工業級功率器件、性能優越的SPWM逆變器及智能化多模式電池管理技術等國際先進技術，以及豐富的電源管理軟件等技術，為制造業智能精密設備、工業自動化系統等重要設備提供電源保護，已廣泛應用于冶金、化工、建材、玻璃、汽車、電力、通信、機房等行業。
產品特點：
高性能設計
● 強化的組合結構機柜設計，人性化的前端維護設計，可三面靠墻、節省空間。可選配各種提高IP等級組件，適用于各種惡劣工業環境。
● 市電輸入范圍可達380Vac±25％，允許的市電頻率可達40～65Hz，更適用于工業電網環境。
● 電路板放置在完全封閉的空間里，并做“三防”涂覆處理，更適合隧道惡劣的環境。
● 風機智能調速，延長風機壽命，降低UPS工作噪音。
多級保護 安全運行
● 具有輸入過壓、輸入欠壓、過載、短路、缺相、相序錯誤等告警及保護功能，適應性強，抗負載能力強。
● 冷啟動、自啟動功能，無市電狀態下可直接用電池組啟動UPS，無電池狀態下可直接用市電組啟動UPS滿足應急需求；市電恢復時可自動啟動UPS，更具有無人值守功能。
● 直流輸入極性保護，確保機器不損壞。
高可靠性設計
● 采用自主專利的無主從自適應并機技術，根據業務發展任意進行在線升級或擴容，滿足“邊成長、邊建設”需求：
● 各并聯設備無主從之分，避免單點故障；
● 不同功率不同型號UPS可任意并聯；
● 無需任何附件可實現N+1并聯；
● 并機可以共用電池組，節約成本；
● 理論上無并機數量限制
● 關鍵電路采用冗余設計，如3×2邏輯電源冗余、冷卻系統冗余、功率容量富余等，有效提高系統運行的可靠性。
● 采用雙DSP全數字化控制技術，整機控制精度高、運算速度快。
● 三相輸出完全獨立調制，允許三相負載100%不平衡，負載適應性強，系統可靠性高。
● 手動維護旁路設計，維修時仍然可以對負載進行不間斷供電,，提高可靠性及可維護性；可靠的防呆式控制開關，UPS的輸入輸出和維護旁路開關均采用了聯動式信號檢測，用戶隨意的開啟和閉合各種控制開關UPS都將自動的轉換工作狀態，不會因?yàn)橛脩魺o序的閉合控制開關造成電源異常。
綠色環保
● 符合國家標準的EMC電磁兼容特性（GB7260.2），降低、避免各類干擾，保證電網純凈。
人性管理 操作簡便
● 親善的中英文可選的彩色7寸觸摸屏LCD+LED界面設計、直觀明了的運行狀態流程圖、智能化圖標的觸摸按鈕，使人機溝通零距離
● 豐富的UPS運行數據資料、歷史事件記錄以及多層次的故障代碼顯示，彰顯信息處理的人性化；
● 透過RS232或RS485接口，配合智能監控軟件，可與PC進行即時通訊，UPS系統的各種參數及工作狀態一目了然地顯示在PC的通訊界面上，通過設置，電腦可對UPS系統進行多種功能的直接控制；
●通過面板輸入密碼設置輸入電壓范圍，從而降低電池的使用頻度,極大地延長電池的使用壽命。
●通過面板輸入密碼設置輸出電壓，適應不同設備對電壓的要求。
●通過面板輸入密碼設置電池電壓，避免因某節電池?fù)p壞UPS無法正常工作。
● 具有RS485接口及DB9干節點接口的可選項功能；
完善的網絡監控方案
● 實時監控功能
● 自我診斷功能
● 智能查詢功能
● 自動告警功能
● 自動即時存盤
● 人性化的操控設計，開關機無時序要求，避免因操作時序出錯導致UPS故障。
增值選件
● 實時監測電壓、電流、電池溫度等
● 智能分析電池工作狀態
● 系統異常聲光告警
● 實時狀態記錄保存功能
● RS232、RS485接口遠程監控功能
● 管理方便，安裝簡便
● 電源制式定制：可按使用設備電壓/頻率要求定制不同電網制式的UPS產品
● 12脈沖整流：適用于大容量UPS，可有效降低輸入電流諧波
● 旁路隔離變壓器：提高旁路供電可靠性
● 空調式電池柜：適用于惡劣安裝環境，
● 諧波抑制器：用于降低輸入電流總諧波失真率
● 防護等級選件：配防塵、防水處理組件，可有效提高設備防護等級(可選）
● ECO效率優化器：提高系統效率
● SNMP選配
|
型號 |
TZ8810 |
TZ8815 |
TZ8820 |
TZ8830 |
TZ8840 |
TZ8860 |
TZ8880 |
TZ88100 |
TZ88120 |
TZ88160 |
TZ88200 |
TZ88300 |
TZ88400 |
|||||||||||
|
容量 |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
60KVA |
80KVA |
100KVA |
120KVA |
160KVA |
200KVA |
300KVA |
400KVA |
|||||||||||
|
系統 |
||||||||||||||||||||||||
|
輸出功率因數cosφ: |
100~80% |
|||||||||||||||||||||||
|
最大泄漏電流（mA） |
100 |
|||||||||||||||||||||||
|
平均無故障時間（MTBF）： |
300,000小時 |
|||||||||||||||||||||||
|
遠程信號 |
三個觸點信號 (電池低，電池放電，旁路/故障) |
|||||||||||||||||||||||
|
干接點信號 |
標準配置14個觸點信號 ；輸出 12Vdc 80mA |
|||||||||||||||||||||||
|
遠程控制 |
EPO緊急關機和旁路ECO |
|||||||||||||||||||||||
|
計算機監控端口 |
RS232/RS485/MODBUS |
|||||||||||||||||||||||
|
運行溫度 |
-10 -50 °C |
|||||||||||||||||||||||
|
最大相對濕度 |
95 % (非冷凝) |
|||||||||||||||||||||||
|
冷卻 |
強制通風（風機轉速隨負載變化） |
|||||||||||||||||||||||
|
最大海拔高度 |
1000米額定功率（升高100米降低-1%）最大4000米 |
|||||||||||||||||||||||
|
噪音dB |
60 ~ 65 |
|||||||||||||||||||||||
|
防護等級（EN 60529） |
IP22 |
|||||||||||||||||||||||
|
進出線方式 |
下/后 |
|||||||||||||||||||||||
|
安規標準 |
安規：EN 50091-1 / GB4943；電磁兼容：EMC EN 50091-2 / GB7260.2，GB/T 17626.2~5 |
|||||||||||||||||||||||
|
標準配置 |
內置輸出隔離變壓器 |
|||||||||||||||||||||||
|
可選配置 |
輸入隔離變壓器、5次諧波濾波器、12脈沖 |
|||||||||||||||||||||||
|
整流輸入 (標準UPS ) |
||||||||||||||||||||||||
|
額定電壓 |
380V 3相 |
|||||||||||||||||||||||
|
電壓范圍 |
± 25% |
|||||||||||||||||||||||
|
額定頻率 |
50 / 60 Hz 自動辯識 |
|||||||||||||||||||||||
|
頻率范圍 |
45 ~ 65 |
|||||||||||||||||||||||
|
輸入功率因數cosφ： |
可達0.99（加諧波濾波器時） |
|||||||||||||||||||||||
|
輸入電流諧波分量（THD I ) |
可<5%（加諧波濾波器時） |
|||||||||||||||||||||||
|
最大輸入電流 [A] |
18 |
28 |
37 |
55 |
72 |
103 |
130 |
175 |
220 |
280 |
350 |
530 |
700 |
|||||||||||
|
功率因數cosφ: |
80%(可選90%） |
|||||||||||||||||||||||
|
軟啟動 |
0 - 100% 10 秒 |
|||||||||||||||||||||||
|
電池 |
||||||||||||||||||||||||
|
單元數（額定電壓） |
192（384VDC） |
|||||||||||||||||||||||
|
逆變輸出 |
||||||||||||||||||||||||
|
額定電壓 [V] |
380（3相+N） |
|||||||||||||||||||||||
|
額定電流 [A] |
14 |
22 |
29 |
43 |
58 |
87 |
115 |
148 |
186 |
235 |
296 |
440 |
600 |
|||||||||||
|
相電壓設置 |
200 ~ 244 V (控制面板) |
|||||||||||||||||||||||
|
峰值因(Ipeak/Irms） |
3:1(Max.) |
|||||||||||||||||||||||
|
波形 |
正弦波 |
|||||||||||||||||||||||
|
線性負載電壓波形失真 |
<2% |
|||||||||||||||||||||||
|
非線性負載電壓波形失真 |
3% |
|||||||||||||||||||||||
|
穩態電壓穩定度 |
± 1 % |
|||||||||||||||||||||||
|
暫態電壓響應 |
± 5 % 在10ms內 |
|||||||||||||||||||||||
|
額定頻率 |
與輸入相同 |
|||||||||||||||||||||||
|
過載 |
600’ / 10’ / 1’ （110/125/150% 額定電流 ） |
|||||||||||||||||||||||
|
逆變器效率 （負載100%） |
94% |
96% |
||||||||||||||||||||||
|
旁路 |
||||||||||||||||||||||||
|
額定電壓 [V] |
380（3相+N） |
|||||||||||||||||||||||
|
輸入電壓范圍 |
±15 %（可從控制面板調整為± 10 %，± 25 %） |
|||||||||||||||||||||||
|
額定頻率 [Hz] |
50 / 60 |
|||||||||||||||||||||||
|
頻率范圍 |
±2 %（可從控制面板調整為± 5 %） |
|||||||||||||||||||||||
|
逆變器/旁路轉換間 |
0ms |
|||||||||||||||||||||||
|
過載能力 |
18’/10’/1” （150/175/200%額定電流） |
|||||||||||||||||||||||
|
尺寸W*D*H (mm) |
600*600*1280 |
800*800*1480 |
800*800*1800 |
1100*800*1800 |
1400*1100*2000 |
|||||||||||||||||||
|
重量（不含電池）Kg |
200 |
220 |
260 |
300 |
360 |
480 |
550 |
900 |
1020 |
1220 |
1550 |
2500 |
2850 |
|||||||||||

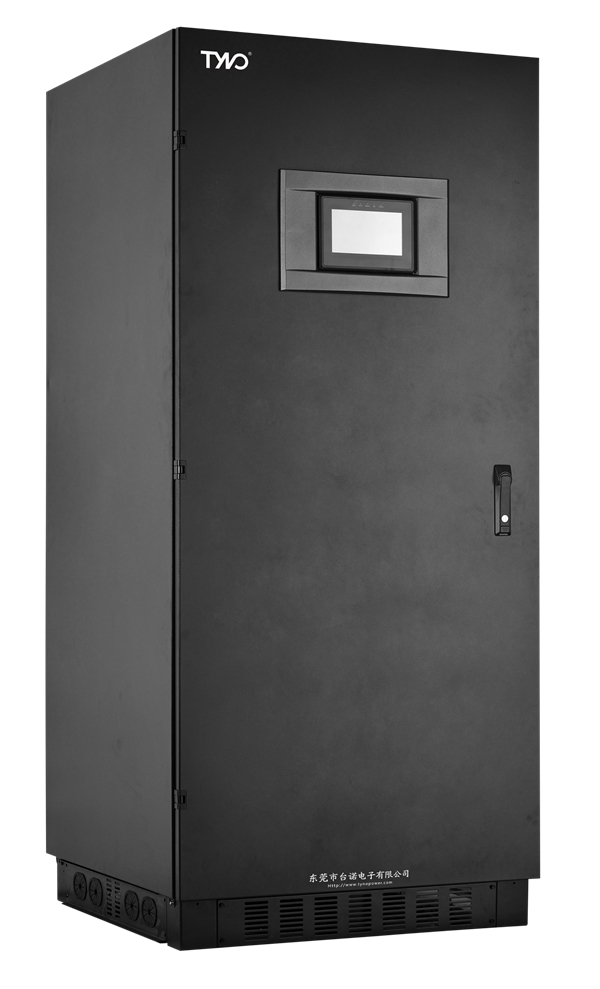

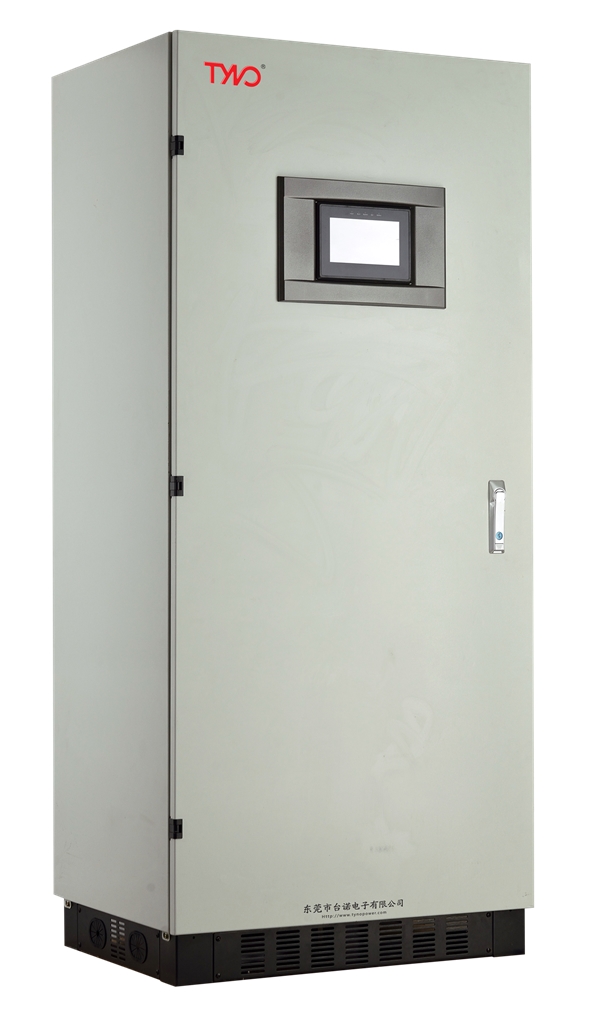

TZ8810-40(LCD)
TZ8810-40

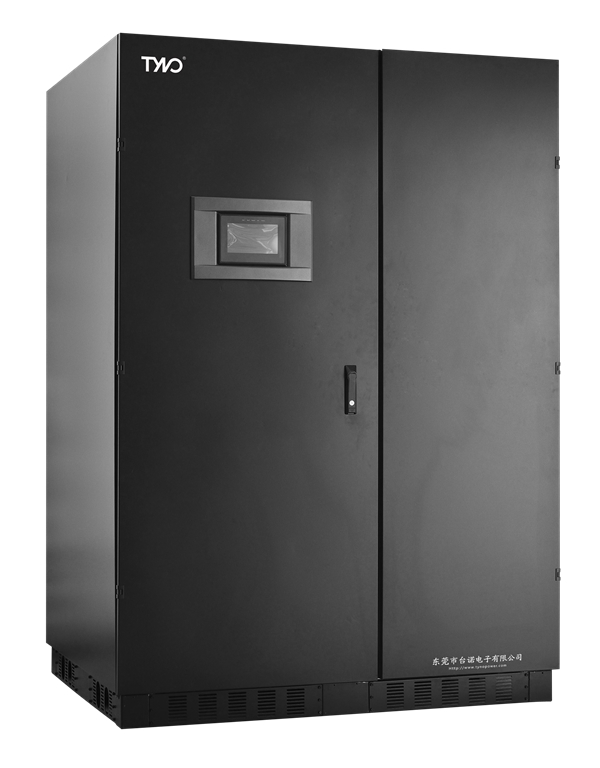

TZ88100-120
TZ88100-120

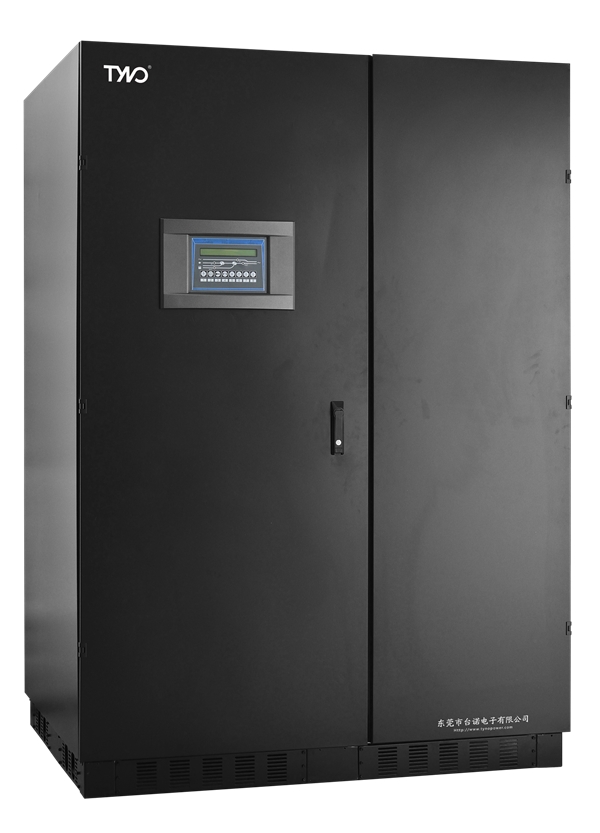

TZ88300-400(LCD)
TZ88300-400
